●ST-MD42H一體機概述
ST-MD42H步進驅動一體機是我公司2012年4月創新發布的一款全新的產品。他將42H步進電機，驅動器突破傳統概念，整合到一體的全新新品。
該款一體機是蘇泰公司自主創新研制的，更是國內第一款具備稿細分，完全將42H步進電機整合到一體的高新技術機電一體化產品。和同類產品相比具有高細分、低諧振、體積小、散熱性能好，接線簡化方便等特點。

●ST-MD42H步進驅動一體機基本特性

1、寬電壓范圍輸入：輸入電壓9-30VDC寬電壓范圍輸入

2、8檔電流可調：電流最大2A

3、高細分：8檔細分可選，最高可達128細分。

4、散熱性能：該驅動器采用高性能進口芯片，具有發熱低，散熱性能高于一般的驅動器。

5、體積?。和庑蝺H42.3mm,高度18mm，可合成在電機上，亦可分開安裝在控制柜內，體積更小，更節省空間。

6、低成本：該一體機由于高集成度高，從真正意義上可大幅減少驅動器成本.

●ST-MD42H步進驅動一體機接線柱端口說明

端口1-2：DC+,DC-，輸入電壓12-36VDC寬電壓輸入

端口3：接+COM(+5V)信號電源端口

端口4：接CP(PUL)脈沖信號

端口5：接CW(DIR)方向信號

端口6：接ENA(FREE)脫機信號

DIP細分撥碼開關：123組合為電流選擇，456組合為細分選擇。

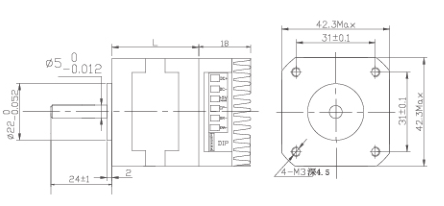

●Dimensions(外形圖): unit=mm
