●ST-MD57H步進驅動一體機基本特性

1、寬電壓范圍輸入：輸入電壓12-40VDC寬電壓范圍輸入

2、8檔電流可調：電流最大4A

3、高細分：8檔細分可選，最高可達128細分。

4、散熱性能：該驅動器采用高性能進口芯片，具有發熱低，散熱性能高于一般的驅動器。

5、體積?。和庑蝺H57mm,高度26mm，可合成在電機上，亦可分開安裝在控制柜內，體積更小，更節省空間。

6、低成本：該一體機由于高集成度高，從真正意義上可大幅減少驅動器成本.

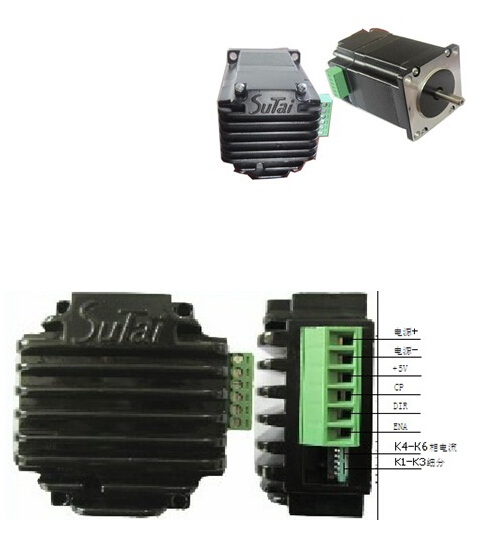

●ST-MD57H步進驅動一體機接線柱端口說明

端口1-2：DC+,DC-，輸入電壓12-45VDC寬電壓輸入

端口3：接+COM(+5V)信號電源端口

端口4：接CP(PUL)脈沖信號

端口5：接CW(DIR)方向信號

端口6：接ENA(FREE)脫機信號

DIP細分撥碼開關：123組合為細分選擇，456組合為電流選擇。

Dimensions(外形圖): unit=mm
