一．STC-01步進電機控制器特點
1、控制6種不同模式的運動控制方式
2、支持手動控制方式
3、50種加減速設定，充分提升控制性能。
4、控制設定與細分?jǐn)?shù)相適配，
無需繁瑣計算頻率與脈沖數的關系
5、體積小巧，經濟性能突出。
二．使用說明：
1、端口說明：
P1電源輸入端口 | |
P1 | 接入交流220V |
P2控制輸出信號 | |
5V | 信號輸出正端 |
CP | 脈沖信號輸出端口 |
DIR | 方向信號輸出端口 |
ENA | 使能輸出端口 |
P3輸入控制信號 | |
OV | 控制信號輸入負極 |
IN6 | 電機按設定圈數正轉，延時，反轉，延時，往復 |
IN5 | 電機按設定圈數正轉，延時，往復 |
IN4 | 電機按設定圈數反轉 |
IN3 | 電機按設定圈數正轉 |
IN2 | 電機連續反轉 |
IN1 | 電機連續正轉 |
NC | 空缺待用 |

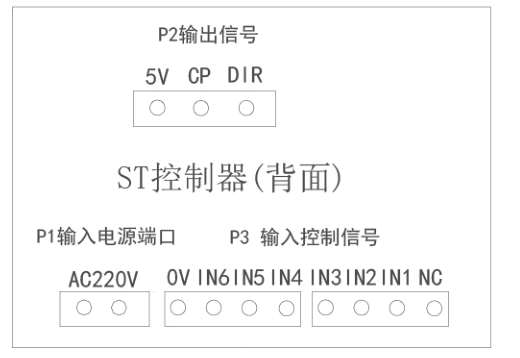

2、控制器背面示意圖
三．控制驅動連接示意圖：
